Esta prácticaConector USBLa guía le dirá todo lo que necesita saber sobre cómo seleccionar y comprar conectores USB en línea. Al final de esta guía, estará familiarizado con el significado exacto deConectores USBy qué tipo funciona mejor en qué papel. También aprenderá sobre los usos de diferentes tipos de conectores y cómo identificar y comprar el tipo correcto de conector en línea. Proporcionaremos respuestas claras a las preguntas frecuentes comunes sobre los diversos tipos de medios y puertos de interfaz USB ampliamente utilizados.
¿Qué es unConector USB?
ElConector USB Tipo ACon una forma de ranura rectangular es más común y se puede encontrar en computadoras, electrónica personal y dispositivos periféricos. Esto incluye teclados y ratones, teléfonos móviles y cargadores, memoria (unidades flash) y otros accesorios USB.
¿Cuál es la función de un conector USB?
USB significa UNIVERSAL SERIAL Bus, que es un estándar común introducido en 1996. Antes de eso, una variedad más amplia de conectores se usaba comúnmente para conectar computadoras personales y hardware compatible. Ejemplos con los que puede estar familiarizado incluyen múltiples versiones de puertos serie, D-Sub y puertos paralelos.
La organización responsable de desarrollar, mantener y actualizar el estándar USB se llama Foro de implementadores USB. Hasta la fecha, se han lanzado cuatro generaciones USB principales. USB 1.x (con varias subclases), USB 2.0, USB 3.x (también con subclases) y USB4. A menudo los verá denominados USB Gen1, USB Gen3, etc.

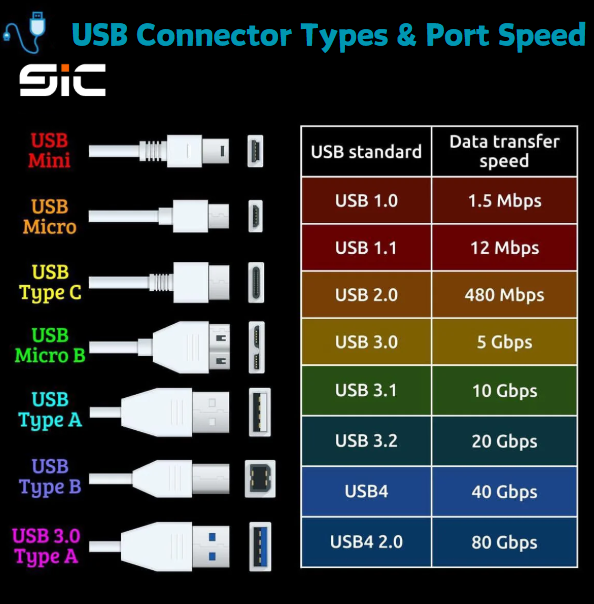

Entre estas cuatro generaciones y las diversas formas y tipos de conectores USB disponibles, ahora tenemos una gama bastante amplia de estándares de puerto USB y socket para elegir. La principal diferencia entre las generaciones USB más antiguas y nuevas es la velocidad a la que transfieren datos entre dispositivos. La siguiente tabla muestra esta diferencia:
| Generación USB | Año de lanzamiento | Baja velocidad (MBIT/S) | Alta velocidad (mbit/s o gbit/s) |
|---|---|---|---|
| USB 1.0 (1996) | 1996 | 1.5 Mbit/s | 12 mbit/s |
| USB 1.1 (1998) | 1998 | 1.5 Mbit/s | 12 mbit/s |
| USB 2.0 (2001) | 2001 | 1.5 Mbit/s | 480 mbit/s |
| USB 3.0 (2011) | 2011 | 5 gbit/s | |
| USB 3.1 (2014) | 2014 | 10 gbit/s | |
| USB 3.2 (2017) | 2017 | 20 Gbit/s | |
| USB 4 (2019) | 2019 | 40 gbit/s |
Tipos de conector USB
Actualmente hay varios tipos USB de uso común. Sin embargo, los tipos de conector USB no deben confundirse con las generaciones USB. Las generaciones se refieren a la vida útil y la velocidad del conector, mientras que los tipos se definen por la forma del puerto y los cables o enchufes que se pueden usar con él. En las siguientes secciones, introduciremos cada tipo USB principal (Tipo A, Tipo B, etc.), y luego discutiremos las diferencias entre los conectores de generaciones USB más antiguas y nuevas (USB 2.0, 3.0, etc.).
Tipo de conectores A
Los enchufes USB tipo-A se mantienen en el conector por fricción y están equipados con contactos planos al final, que pueden deslizarse juntos cuando se insertan los enchufes masculinos y femeninos. Debido a que el bloque terminal dentro del conector Tipo A está ligeramente fuera de centro, solo se puede insertar de una manera.
Se utilizan principalmente para conexiones USB aguas abajo para conectar dispositivos más pequeños. Esto permite que los periféricos y accesorios que necesitan datos o transferencia de potencia (5V) se conecten al controlador principal o en un dispositivo Hub que proporciona su energía.
Conectores Tipo B
USB Type-B se usa principalmente para las conexiones aguas arriba y, por lo tanto, se encuentra más comúnmente en los dispositivos periféricos diseñados para estar directamente conectados al dispositivo host y los datos de transferencia (un ejemplo común es ver un puerto USB Tipo-B en un recinto de disco duro externo).
Conectores Tipo C
A diferencia de los conectores Tipo A y Type-B, el puerto USB-C femenino puede aceptar el enchufe USB-C masculino, y los puntos de conexión del enchufe y el puerto son completamente simétricos. Los conectores USB tipo C se pueden usar con adaptadores que permiten la conexión a otros tipos USB y pueden transferir la alimentación y los datos a/desde todas las generaciones anteriores de dispositivos USB.
El conector USB Type-C es mucho más pequeño que las variantes Tipo A o Tipo B, pero puede enviar datos a una velocidad mucho más rápida que los modelos más antiguos. Los cables y puertos USB-C pueden tener un rendimiento de hasta 10 Gbps y admitir la entrega de energía adicional de hasta 20V y 100W. Esto los hace muy adecuados para la descarga rápida de datos y la carga rápida de dispositivos externos modernos de alta gama a través de cables.
Conectores Micro USB B
Por lo general, se pueden encontrar en tecnología recargable y dispositivos periféricos más pequeños. Micro-USB B es el más pequeño de los dos y generalmente aparece en dispositivos más nuevos, mientras que el Mini B USB ligeramente más grande ahora se usa menos.
Ahora, las mini tecnologías USB y Micro USB se han eliminado técnicamente. Mini no admite USB 3.0 (2011) o versiones superiores, mientras que Micro todavía admite USB 3.1 (2014) pero no USB 3.2 (2017). Sin embargo, estos pequeños conectores aún se pueden encontrar en dispositivos que aún no han incorporado puertos Type-C.
Mini conector USBPinout
Solo el conector USB Mini-B de 5 pines es reconocido oficialmente por USB-IF, y a menos que se especifique lo contrario, todos los enchufes USB Mini-B se consideran de 5 pines. Aun así, algunos fabricantes y algunos fabricantes de cámara digital de marca conocidos todavía están utilizando el modelo de 4 pines más compacto.
Encontrar una conexión Mini-B de 4 pines en otros tipos de dispositivos es relativamente raro. Sin embargo, no pertenece a ningún solo fabricante. Puede identificar fácilmente un conector USB de 4 pines porque es aproximadamente cuadrado y muy similar a un puerto USB tipo B muy pequeño.
Conectores USB 2.0
USB 2.0 se introdujo en 2001 y luego fue revisado. Fue el estándar USB más nuevo y rápido hasta que se introdujo USB 3.0 en 2011.
Las velocidades de transferencia de datos disponibles a través de USB 2.0 son 1.5 Mbit/s (baja velocidad), 12 Mbit/s (velocidad completa) y 480 Mbit/s (alta velocidad). La velocidad que puede lograr dependerá en gran medida de las capacidades del dispositivo que está conectando y la calidad de los cables, enchufes y conectores.
Conectores USB 3.0
Los tipos de conector USB 3 disponibles incluyen 3.x tipo A, 3.x tipo B y USB3.x Micro B. No hay un conector USB3.0 Mini-B porque el estándar Mini-B solo admite señales USB Gen 2.
Se anunció en 2019 que el USB 3 ya no seguirá siendo el nuevo estándar a largo plazo, ya que los productos que respaldan USB 4 (oficialmente escrito como USB4) comenzaron a lanzarse a mediados de 2020. USB4 se basa en el protocolo Thunderbolt 3, admite el túnel de Displayport y PCIP Express, y tiene un rendimiento de 20-40 Gbps.
Conectores USB no estándar
- Micro USB-A: utilizado principalmente en nuevos dispositivos que carecen de puertos tipo C más rápidos
- Mini A/B-Un conector versátil que puede aceptar tapones y cables de tipo A de tipo A mini A
- Micro AB: una versión más pequeña del tipo anterior, diseñada específicamente para dispositivos USB-on-the-Go
Convertidores y adaptadores USB: incluidos A a A, B a B, A a B y B a A
Conectores USB industriales
- Tener una calificación IP para resistir la entrada del polvo y la humedad
- Carcasa termoplástica completamente impermeable y duradera
Alta fuerza de retención o mecanismo SNAP para evitar la desconexión accidental de los tipos de puertos USB de tipo fricción causados por intermedio, vibración o movimiento repentino.
Aplicaciones de conectores USB
Los conectores USB son casi omnipresentes. Hoy, encontrará conexiones USB en casi todos los tipos de hardware electrónico y de comunicación, desde computadoras portátiles y teléfonos móviles hasta impresoras, micrófonos, auriculares e incluso automóviles.
En resumen, es probable que casi todos los dispositivos que incluyan una PCB (placa de circuito impreso) tengan al menos un tipo de puerto USB. Los conectores USB de PCB y los componentes relacionados son baratos y fáciles de comprar y se pueden instalar de varias maneras, como panel, superficie, orificio a través y el montaje de cables.
Vale la pena señalar que muchos tipos de dispositivos ahora también admiten un nuevo estándar llamado USB sobre la marcha (USB OTG), que permite que ciertos productos cambien entre roles de host y dispositivos. Un ejemplo común es un teléfono móvil, que puede actuar como su dispositivo de almacenamiento masivo y un lector de tarjetas USB para importar datos de periféricos externos.
¿Cuál es la diferencia entre los conectores masculinos y femeninos?
La diferencia entre los conectores masculinos y femeninos (también conocidos como dos géneros de los conectores) es que uno se inserta y el otro se inserta en.
Los conectores USB femeninos se refieren a los puertos, también conocidos como ranuras, enchufes o gatos. Esto generalmente se encuentra en el dispositivo o cubo host y permite insertar dispositivos y periféricos USB externos.
Los conectores USB masculinos, generalmente llamados enchufes, casi siempre se encuentran al final de un cable o, a veces, físicamente conectados a pequeños accesorios como la memoria USB. Esto se inserta en el puerto femenino, generalmente ubicado dentro del recinto de un dispositivo más grande.
Se pueden encontrar conectores masculinos y femeninos para todos los tipos de tomas de bus seriales universales: conectores masculinos micro USB-B, conectores USB-A, etc. Esto se debe a que, independientemente del tipo utilizado, siempre necesita dos componentes de géneros opuestos para unirse para formar una conexión.
También puede comprar varios adaptadores y convertidores de género para varios tipos y generaciones de conectores USB. Estos incluyen puertos USB de hombre a hombre, mujer a mujer, de hombre a mujer y mujer a hombre.
